XL52101千兆以太网单口PHY

XL52101单端口千兆PHY芯片是一款高性能、高可靠性的单口千兆以太网收发器芯片,支持符合IEEE802.3标准的10BASE-T/100BASE-TX/1000BASE-T电口和100BASE-FX光口以太网,芯片适用于以太网接口应用。

该单端口千兆以太网收发器芯片支持速率和双工模式的自协商。MAC侧支持SGMII/RGMII接口,使得芯片能够灵活的应用在不同的场景。

XL52101支持1588v2协议,可对1588报文进行时戳处理。

XL52101支持SyncE,用来实现以太网上的频率同步。

XL52101还支持内部Loopback环回以及CRC校验和可编程LED,便于故障诊断。


XL52101



产品特点

      ●       线侧支持IEEE 802.3标准:10BASE-T、100BASE-TX、1000BASE-T、100BASE-FX

      ●       MAC侧支持SGMII/RGMII接口

      ●       线侧支持自动极性反转功能

      ●       支持自动MDI/MDIX线序交叉功能

      ●       支持IEEE 802.3的自协商功能

      ●       支持IEEE 1588v2协议

      ●       支持SyncE功能

      ●       支持可编程LED

      ●       支持MDIO配置接口,MDIO最大支持25MHz速率

      ●       支持线侧和MAC侧环回

      ●       支持CRC校验及错误统计

      ●       支持RGMII接口时钟相位调整

      ●       支持IEEE 1149.1 JTAG

      ●       数字IO电压 3.3V

      ●       参考时钟:25MHz

      ●       典型功耗695mW

      ●       封装尺寸8mm X 8mm 64-pin QFN


典型应用示意图



XL52101

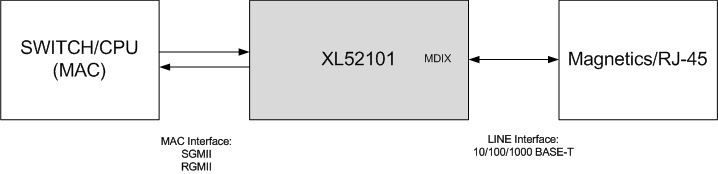

XL52101应用在电口场景



XL52101

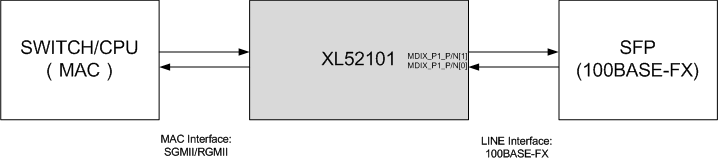

XL52101应用在光口场景
