XL52102千兆以太网双口PHY

XL52102双端口千兆PHY芯片是一款高性能、高可靠性的双口千兆以太网收发器芯片,支持符合IEEE802.3标准的10BASE-T/100BASE-TX/1000BASE-T电口和100BASE-FX/1000BASE-X 光口以太网,芯片适用于以太网接口应用。

XL52102千兆以太网收发器芯片支持速率和双工模式的自协商。支持线侧光口和电口自适应切换。MAC侧支持SGMII/RGMII接口,使得芯片能够灵活的应用在不同的场景。

XL52102支持SyncE,用来实现以太网上的频率同步。

XL52102还支持内部Loopback环回以及CRC校验和可编程LED,便于故障诊断。


XL52102



产品特点

      ●       线侧支持IEEE 802.3标准:10BASE-T、100BASE-TX、1000BASE-T、100BASE-FX、1000BASE-X

      ●       MAC侧支持SGMII/RGMII接口

      ●       线侧支持自动极性反转功能

      ●       支持自动MDI/MDIX线序交叉功能

      ●       支持IEEE 802.3的自协商功能

      ●       支持线侧光口和电口自适应切换

      ●       支持SyncE功能

      ●       支持可编程LED

      ●       支持MDIO配置接口,MDIO最大支持25MHz速率

      ●       支持线侧和MAC侧环回

      ●       支持CRC校验及错误统计

      ●       支持RGMII接口时钟相位调整

      ●       支持IEEE 1149.1 JTAG

      ●       数字IO电压 3.3V

      ●       参考时钟:25MHz

      ●       典型功耗:1.85W

      ●       封装尺寸12mm X 12mm 121-pin BGA


典型应用示意图



XL52102_1

XL52102应用在10/100/1000BASE-T场景

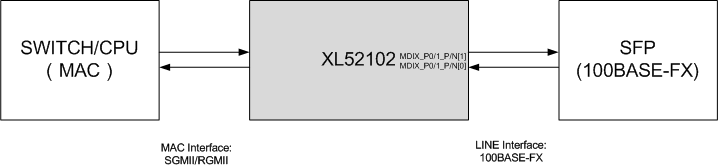

XL52102_2

XL52102应用在100BASE-FX场景



XL52102_3

XL52102应用在1000BASE-X场景

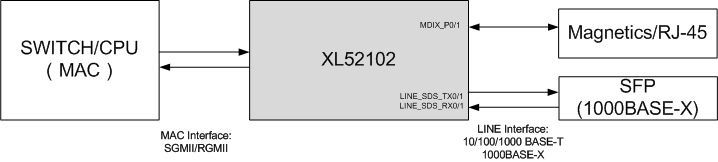

XL52102_4

XL52102应用在10/100/1000BASE-T和1000BASE-X自适应场景
